Wechselrichter einer Solaranlage - Funktion, Aufbau & mehr

Wechselrichter spielen eine essenzielle Rolle in jeder Solaranlage. Sie sind dafür zuständig, den durch Sonnenenergie erzeugten Gleichstrom in Wechselstrom umzuwandeln, denn nur so kann dieser im Haushalt verwendet werden. Darüber hinaus verfügen moderne Wechselrichter auch über eine Vielzahl anderer Funktionen, die die Photovoltaikanlage steuern und regulieren, um maximalen Ertrag erzielen zu können.

Unsere Experten beraten Sie bei der Wahl des richtigen Wechselrichters für Ihre Photovoltaikanlage.

---

Was macht ein Wechselrichter?

Solaranlagen produzieren aufgrund ihres Aufbaus und ihrer Wirkungsweise Gleichstrom (auch DC = direct current). Um diesen im eigenen Haus verwenden oder ins Stromnetz einspeisen zu können, muss dieser zuerst in Wechselstrom (auch AC = alternate current) umgewandelt werden. Diese essenzielle Aufgabe übernimmt der Wechselrichter und bildet damit ein unabkömmliches Kernstück jeder Solaranlage.

Moderne Wechselrichter können allerdings mehr als nur Strom umzuwandeln, sondern erfüllen gleich mehrere zusätzliche Funktionen:

• Steuerung und Überwachung der gesamten Photovoltaikanlage inklusive Erfassung aller Betriebsdaten
• Maximierung des Gesamtwirkungsgrads der Anlage
• Automatische Unterbrechung der Netzeinspeisung und Trennung vom Netz, wenn notwendig
• Manche Wechselrichter erlauben auch das Umschalten von Netz- auf Notstrom bei Stromausfällen

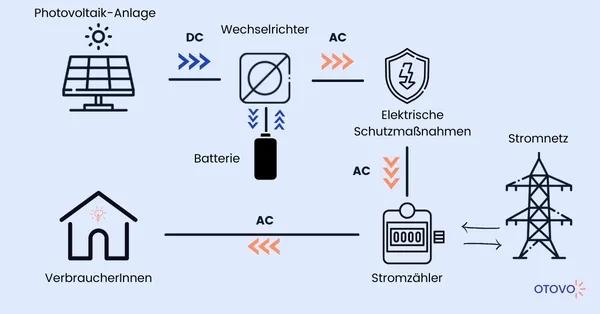

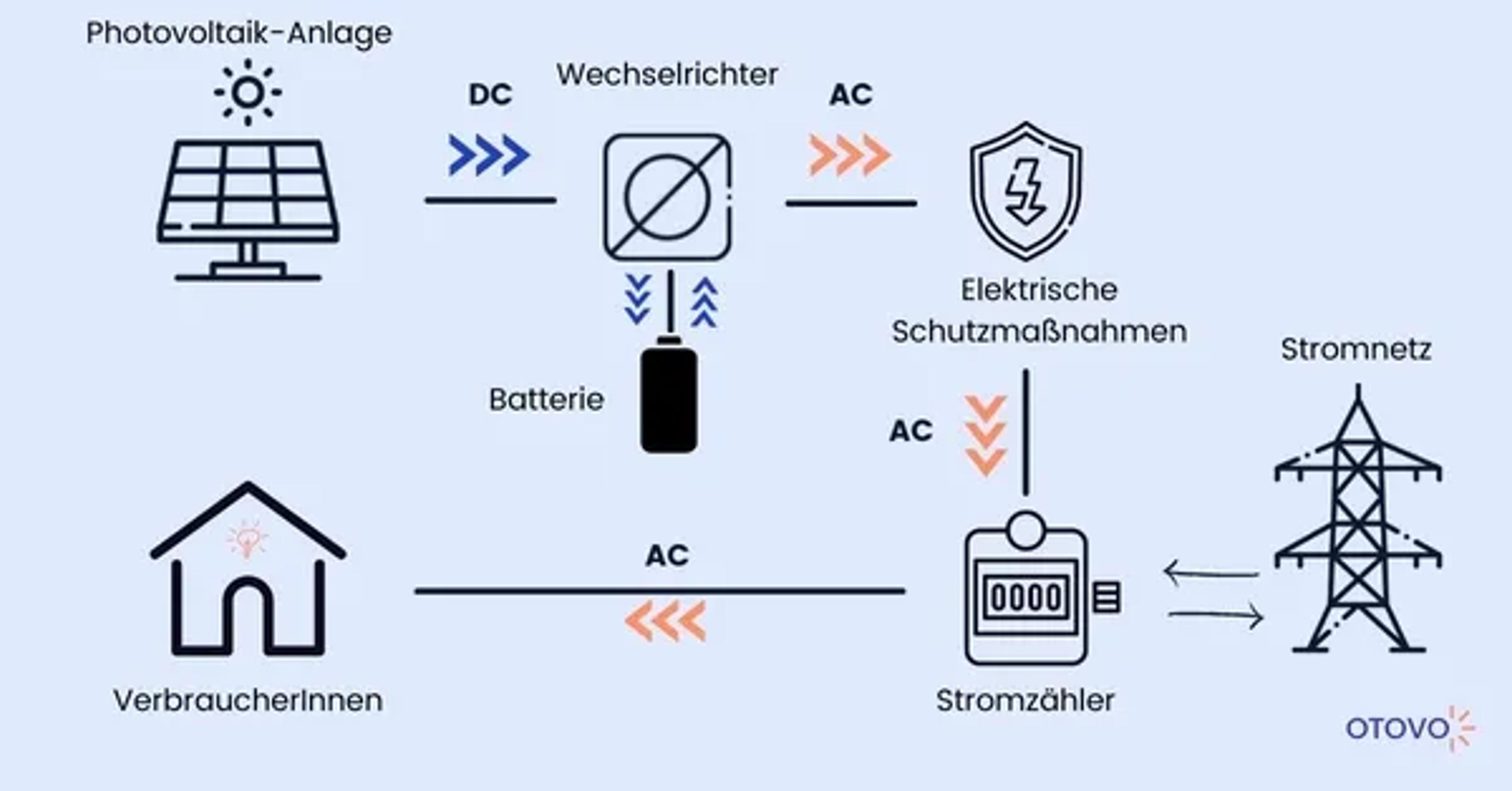

Wechselrichter für Solaranlagen haben eine „Eingangsseite“ für Gleichstrom, an der sich ein oder mehrere von einem Mikroprozessor gesteuerte Gleichstromsteller befinden. Strom, den man über diese Seite einspeichert, wird im Wechselrichter zu Wechselstrom umgewandelt und an der „Ausgangsseite“ weitergeleitet. Erst dann kann der Solarstrom verwertet werden.

Modelle und Ausführungen von Wechselrichtern

Um sich wirtschaftlich zu rentieren, müssen Wechselrichter für Solaranlagen gewisse Anforderungen erfüllen. Moderne Modelle sind in der Lage, sich flexibel an die Menge des erzeugten Solarstroms anzupassen und immer einen hohen Wirkungsgrad zu erreichen. So kann sowohl bei hohen (direkte Sonneneinstrahlung) als auch bei niedrigen Eingangsspannungen (schlechte Wetterlage, Wolken) das Maximum aus der Photovoltaikanlage herausgeholt werden.

Es empfiehlt sich, den Wechselrichter dem Standort und der Grösse der Solaranlage anzupassen, damit seine Eigenschaften den gegebenen Anforderungen gerecht werden können. Sich gut zu informieren oder einen Experten zu Rate zu ziehen, kann grosse Auswirkungen auf die Wirtschaftlichkeit der Solaranlage haben.

Wir beraten Sie gerne!

Hybridwechselrichter

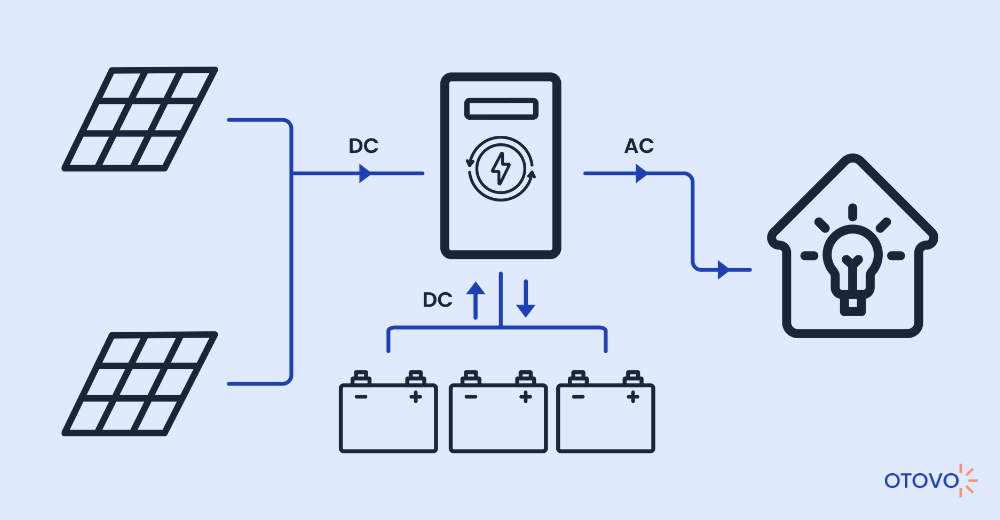

Bei neuen Anlagen, wie Otovo sie plant, kommt heute standardmäßig ein Hybrid-Wechselrichter zum Einsatz. Dieses Gerät ist eine "2-in-1-Lösung": Es wandelt den Solarstrom um und managt gleichzeitig den Batteriespeicher. Dies ist die effizienteste und modernste Art, ein Speichersystem zu betreiben.

Mikrowechselrichter

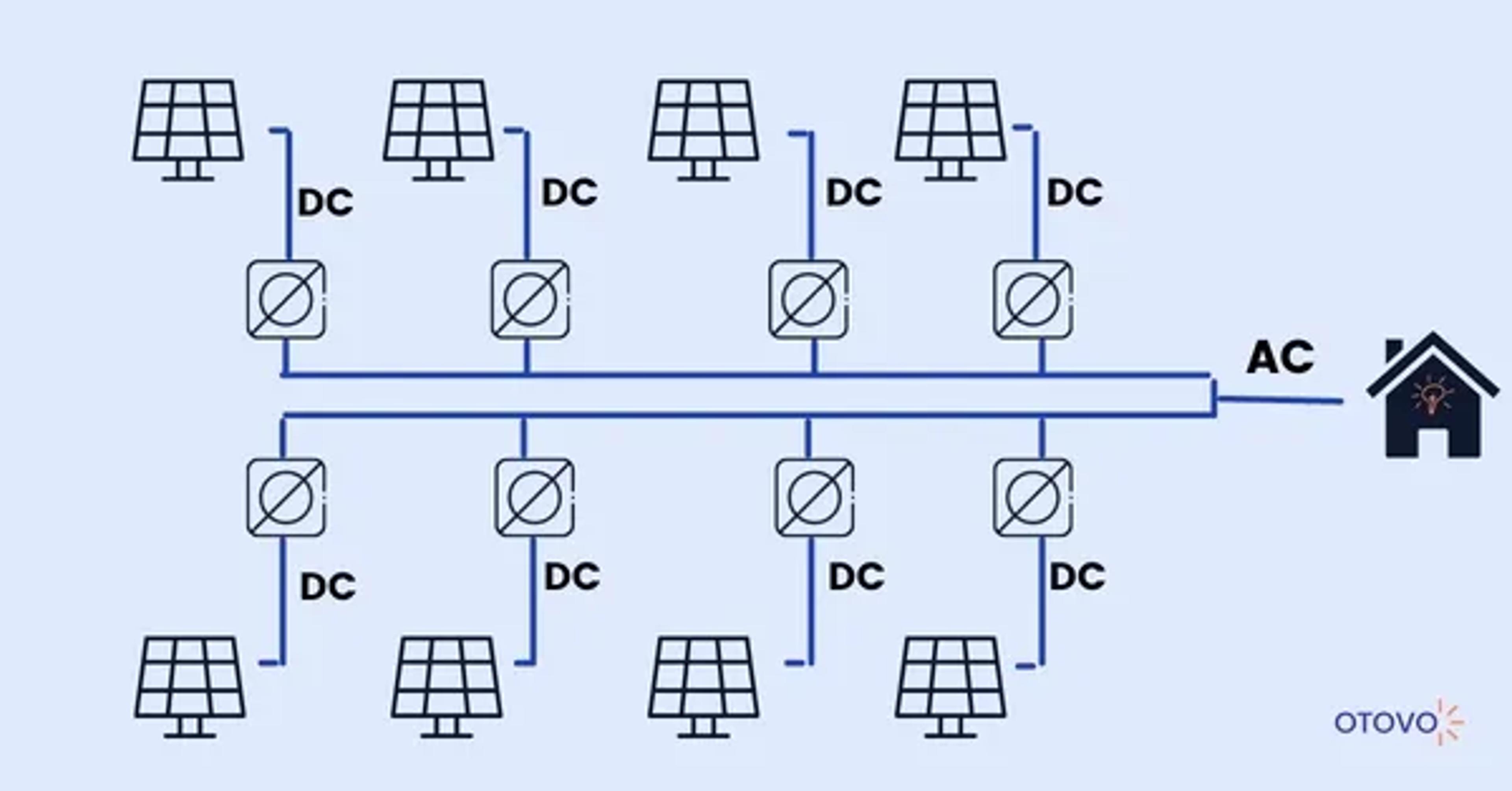

Bei kleinen Solaranlagen mit wenigen Solarmodulen werden manchmal Mikrowechselrichter mit jedem einzelnen Solarmodul verbunden. Somit verfügt jedes Modul über seinen eigenen Wechselrichter, was auch bei Anlagen mit unterschiedlichen Ausrichtungen von Nutzen sein kann.

Zudem erlaubt der flexible Einsatz von Mikrowechselrichtern, komplexe und verwinkelte Dächer (etwa mit vielen Dachvorsprüngen) sinnvoll mit Modulen zu belegen.

Stringwechselrichter

Wenn mehrere Solarmodule in einer Reihe verbunden werden, spricht man von einem sogenannten String. Ein Stringwechselrichter verbindet diese Kette an verbundenen Modulen mit dem privaten oder öffentlichen Stromnetz. Diese Art von Wechselrichtern ist weit verbreitet, da sie ein gutes Preis-Leistungsverhältnis aufweist und sich in vielen verschiedenen Anlagen sinnvoll einsetzen lassen. Sie eignen sich etwa für Haushaltsysteme genauso wie für grosse Freiflächenanlagen.

Batteriewechselrichter

Zur Nachrüstung bestehender Anlagen wird hingegen ein separater Batteriewechselrichter verwendet. Dieser wird zusätzlich zum bereits vorhandenen Solar-Wechselrichter installiert, um die Anlage mit dem Batteriespeicher zu verbunden. Er regelt das Laden und Entladen der Batterie und kontrolliert die Energieflüsse im hauseigenen Netz.

Manche Stringwechselrichter fungieren auch als Batteriewechselrichter, aber nicht alle. Es gilt daher, beim Kauf besonders darauf zu achten, welche Funktionen die verschiedenen Modelle enthalten.

Wo wird der Wechselrichter für die Solaranlage angeschlossen?

Die Wahl des optimalen Montageorts für den Wechselrichter ist entscheidend für dessen Leistung und Lebensdauer. Folgende Kriterien sind dabei zu beachten:

• Kabelwege: Um Leistungsverluste zu minimieren, sollte der Abstand zum Zählerschrank möglichst kurz sein.
• Temperatur & Belüftung: Ein kühler, trockener und gut belüfteter Ort (z.B. Keller, Garage oder eine schattige Außenwand) ist ideal. Zu hohe Umgebungstemperaturen reduzieren die Leistung und Lebensdauer des Geräts.
• Witterungsschutz: Moderne Wechselrichter sind zwar wetterfest (Schutzart IP65), sollten aber dennoch vor direkter Sonneneinstrahlung und Regen geschützt montiert werden.
• Geräuschentwicklung: Obwohl neue Geräte sehr leise sind, empfehlen wir, den Wechselrichter nicht an Wänden anzubringen, die direkt an Schlaf- oder Wohnräume grenzen.

Wichtiger Hinweis: Der elektrische Anschluss Ihrer Anlage muss aus Sicherheits- und Gewährleistungsgründen immer von einem zertifizierten Elektro-Fachbetrieb durchgeführt werden.

Wir empfehlen bei der Installation eines Wechselrichters einen Fachmann / eine Fachfrau zu Rate zu ziehen.

Was ist MPP Tracking?

MPP steht für Maximum Power Point und bezeichnet den Punkt, an dem ein Solarmodul maximale Leistung erbringt. Wo dieser Punkt genau liegt, ist von der Sonneneinstrahlung, der Temperatur und der Art des Moduls abhängig – um diesen zu finden, bedarf es also kontinuierlicher Erfassung der Leistung.

Wechselrichter mit MPP Tracking zeichnen diese Daten auf und verwenden sie anschliessend, um dann die grösstmögliche Energiemenge zu produzieren. Aufgrund der grossen positiven Wirkung, die MPP Tracking auf den Ertrag einer Photovoltaikanlage hat, muss zumindest ein MPP Tracker vorhanden sein. Das Tracking muss aber nicht unbedingt am Gerät selbst erfolgen, es gibt hier verschiedene Methoden:

• So können entweder MPP Tracker in die Strings der Solarmodule integriert werden
• oder auch in jedem einzelnen Modul angehängte Optimierer die Leistungsaufzeichnung übernehmen.

Standardmäßig besitzen hochwertige Wechselrichter heute zwei oder mehr unabhängige MPP-Tracker. Der große Vorteil: Sie können damit zwei verschiedene Modulstränge (z.B. von einem Ost- und einem Westdach) separat und ohne gegenseitige Beeinträchtigung optimieren. Dies maximiert den Gesamtertrag Ihrer Anlage erheblich.

Wie lässt sich der Wirkungsgrad von Wechselrichtern vergleichen?

Der Wirkungsgrad des Wechselrichters spielt eine entscheidende Rolle für den Ertrag der gesamten Anlage. Er kontrolliert die maximal mögliche Energieumwandlung der Solaranlage und damit verbunden die Wirtschaftlichkeit derselben. Erbringt der Wechselrichter nicht seine vollständige Leistung, leidet der Wirkungsgrad der Photovoltaikanlage als Ganzes.

Um den Wirkungsgrad der Geräte vergleichbar zu machen, wurde vor einigen Jahren der „europäische Wirkungsgrad“ eingeführt, der es erlaubt, einen Mittelwert bei unterschiedlichen Teilleistungen zu vergleichen. Diese Mittelwerte werden unter Einbeziehung durchschnittlicher europäischer Temperatur- und Wetterschwankungen erhoben.

Fazit

Wechselrichter sind unverzichtbare Bestandteile jeder Photovoltaikanlage und erfüllen eine Vielzahl an Funktionen. Welche das genau sind und welches Modell sich für welche Anlage eignet, hängt von vielen verschiedenen Faktoren ab.

Das Angebot an Wechselrichtern ist in den letzten Jahren massiv gestiegen und für Laien beinahe unüberschaubar geworden. Den perfekten Wechselrichter für die eigene Anlage zu finden, kann dementsprechend eine langwierige und schwierige Aufgabe sein.

Unsere Empfehlung ist es also, sich beim Kauf professionelle Hilfe zu holen. Wer das Optimum aus seiner Solaranlage holen möchte, tut gut daran, auf den Rat von Experten zu hören, denn jede Anlage ist anders, was allgemeine Kaufempfehlungen eigentlich unmöglich macht.

Beziehen Sie Ihre PV-Anlage von Otovo, kümmern sich unsere Experten um die Auswahl des richtigen Geräts, das Ihren Anforderungen entspricht.
